Ensaio de durabilidade
A resistividade elétrica indica a facilidade com que íons se movem pelo concreto. Quanto menor o valor, mais favorável é o meio para a corrosão das armaduras avançar depois de iniciada.
Plano Freemium: grátis, com 1 usuário e 250 MB de armazenamento.
A resistividade elétrica é a resistência que o concreto oferece à passagem de corrente. Ela depende da porosidade, da composição da solução dos poros e, principalmente, do teor de umidade.
Como a corrosão das armaduras é um processo eletroquímico, que exige a circulação de íons pelo concreto, um concreto de baixa resistividade favorece a corrosão, e um de alta resistividade a dificulta.
Em campo, o método mais usado é o dos quatro pontos, ou método de Wenner: quatro eletrodos alinhados e igualmente espaçados são apoiados na superfície. A corrente passa pelos dois externos e a diferença de potencial é medida entre os dois internos.
Identifique a posição das barras e posicione o equipamento de modo a reduzir a influência do aço nas leituras, evitando medir diretamente sobre elas.
A superfície deve estar limpa e sem revestimentos. Garanta o contato dos eletrodos com o concreto, umedecendo as pontas quando necessário.
Em cada ponto, faça mais de uma leitura e aguarde a estabilização. Registre os valores em kΩ·cm.
Anote temperatura e condição de umidade do concreto, que alteram bastante o resultado.
A literatura técnica associa faixas de resistividade ao risco de corrosão. Os limites variam conforme a fonte; uma referência muito citada é a seguinte:
| Resistividade | Risco de corrosão |
|---|---|
| Acima de 20 kΩ·cm | Desprezível |
| Entre 10 e 20 kΩ·cm | Baixo |
| Entre 5 e 10 kΩ·cm | Alto |
| Abaixo de 5 kΩ·cm | Muito alto |
A resistividade varia muito com a umidade e a temperatura. Compare apenas leituras feitas em condições semelhantes e confirme os limites adotados com a referência técnica do seu projeto.
O ensaio não diz, sozinho, se a armadura está corroendo. Ele indica se o concreto oferece condições para a corrosão avançar. A leitura conjunta com o potencial de corrosão é o que dá o quadro completo.
Ganhe produtividade
Você lança as leituras de cada ponto; a plataforma acompanha a estabilização e classifica o risco.
Em campo

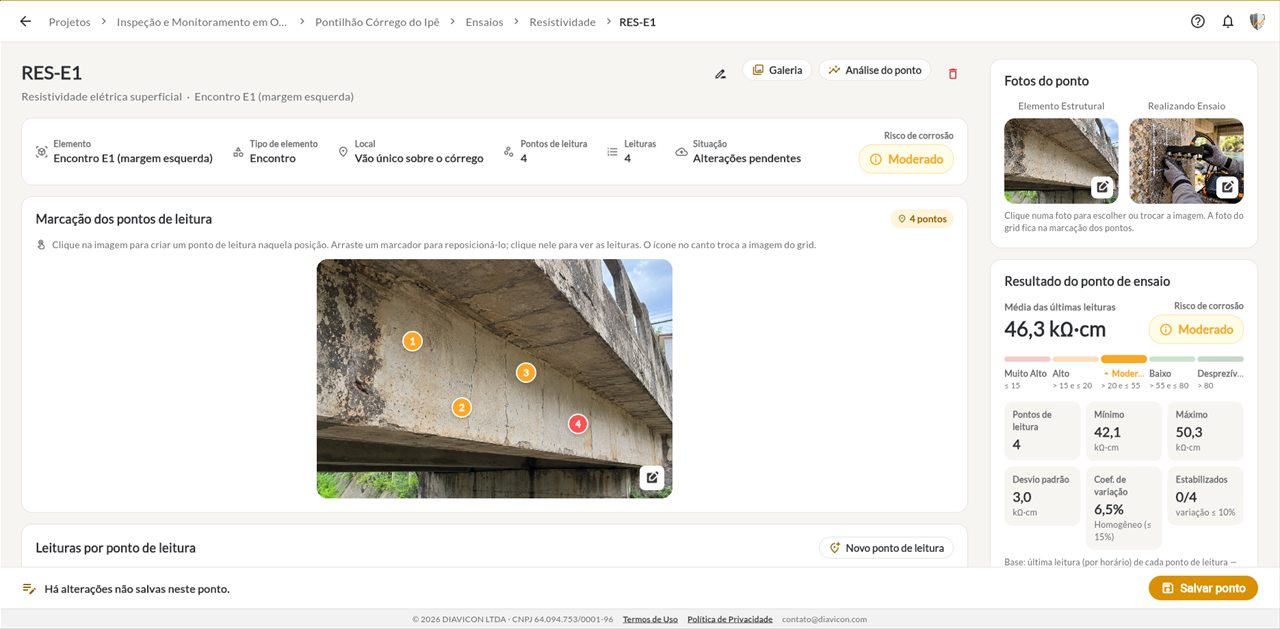

Fotografe o elemento e marque sobre a imagem onde cada leitura foi feita, para que o ponto possa ser repetido na próxima campanha.
Análise
A plataforma mostra as leituras ao longo do tempo, a variação entre elas e a classificação do risco de corrosão do ponto.
No celular

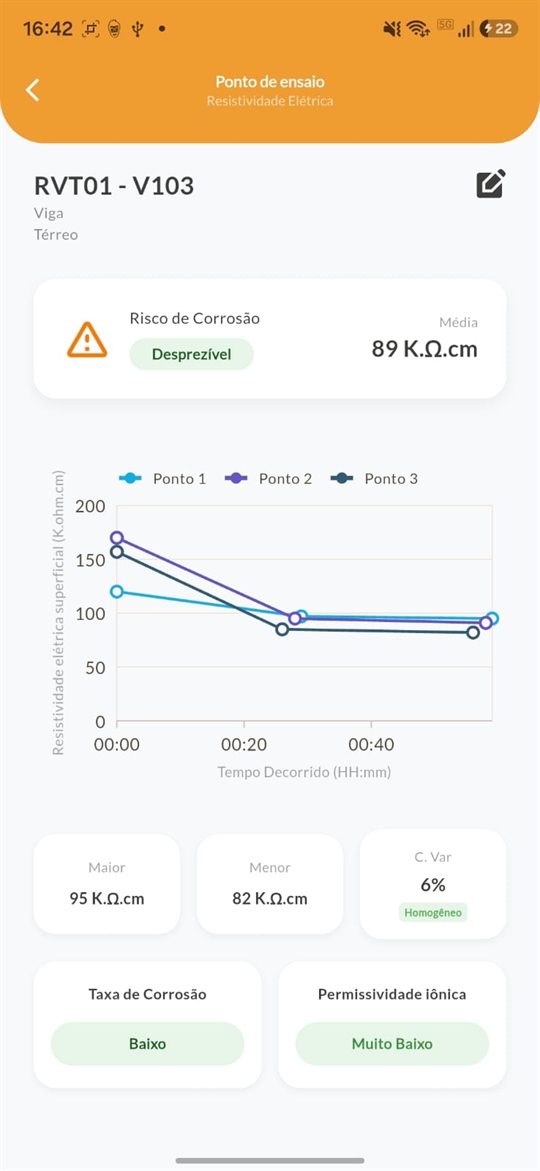

O aplicativo apresenta o resultado do ponto logo após o lançamento, o que ajuda a decidir se vale repetir uma leitura.
Ensaios relacionados
A durabilidade raramente se decide com um ensaio só.
Teste grátis
Use a DIAVICON em um projeto real antes de decidir. Quando a operação crescer, os planos pagos acrescentam trabalho offline, mais usuários e armazenamento, relatórios, dashboards, IA e monitor de estruturas.
Comparar todos os planos
Plano Freemium
Grátis
Dúvidas
Não achou sua dúvida?Escreva para contato@diavicon.com.
É um ensaio não destrutivo que mede a resistência do concreto à passagem de corrente elétrica. O resultado, em kΩ·cm, indica a facilidade com que íons se movem pelo concreto e, por isso, o risco de a corrosão das armaduras avançar.
É o método dos quatro pontos: quatro eletrodos alinhados e igualmente espaçados são apoiados na superfície do concreto. A corrente é aplicada pelos dois externos e a diferença de potencial é medida entre os dois internos.
Os limites variam conforme a referência. Uma classificação muito citada considera o risco desprezível acima de 20 kΩ·cm, baixo entre 10 e 20, alto entre 5 e 10 e muito alto abaixo de 5 kΩ·cm.
Sim, bastante. Concreto úmido tem resistividade muito menor que concreto seco. Por isso é importante registrar as condições do ensaio e comparar apenas leituras feitas em condições semelhantes.
Não. O potencial indica a probabilidade de a armadura estar corroendo; a resistividade indica se o concreto favorece o avanço dessa corrosão. Os dois ensaios se complementam.
