Modelo 3D · BIM/IFC
Carregue o modelo da estrutura em .IFC ou .GLB, com a fotogrametria, e vincule cada peça ao elemento ensaiado. A DIAVICON pinta o modelo conforme o resultado dos ensaios e da inspeção visual: você enxerga onde está o problema antes de abrir qualquer tabela.
Plano Freemium: grátis, com 1 usuário e 250 MB de armazenamento.
Diferencial DIAVICON
Cada peça do modelo passa a carregar os ensaios, as inspeções e a previsão de vida útil do elemento que ela representa.
Mapa de cores

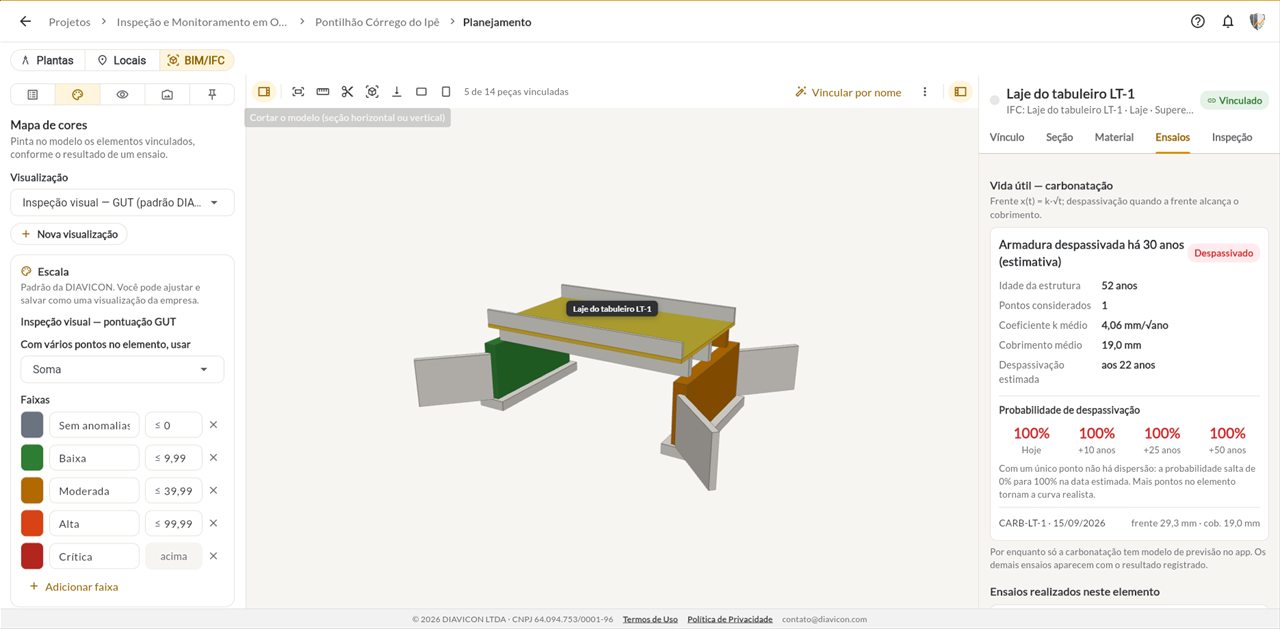

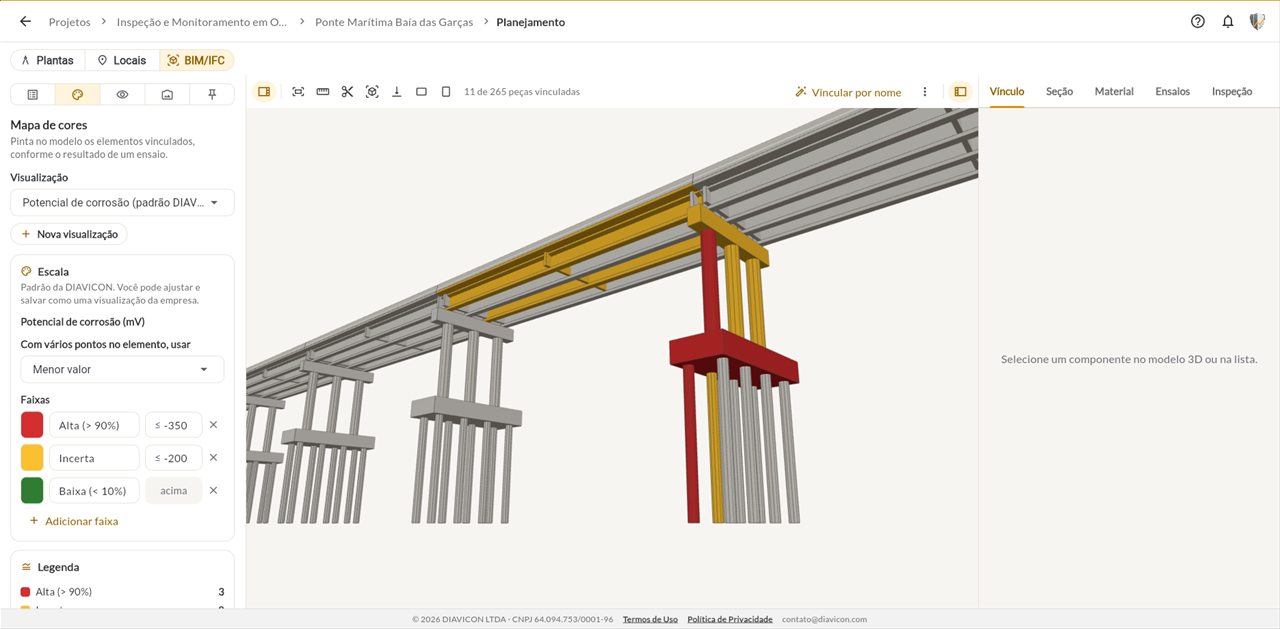

Escolha a visualização e o modelo é colorido conforme o resultado de cada elemento: potencial de corrosão, pontuação GUT da inspeção visual e os demais ensaios registrados.
Ensaios

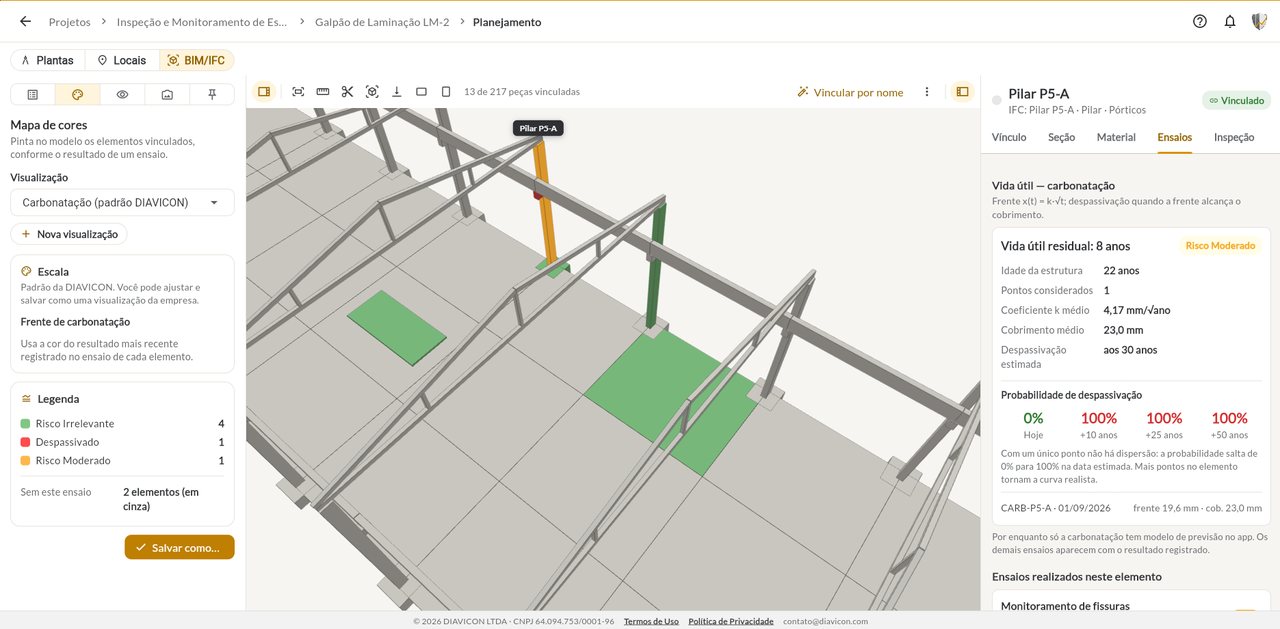

Selecione um pilar, uma longarina ou uma laje e veja os ensaios feitos naquele elemento, com a previsão de vida útil pela frente de carbonatação.
Inspeção visual

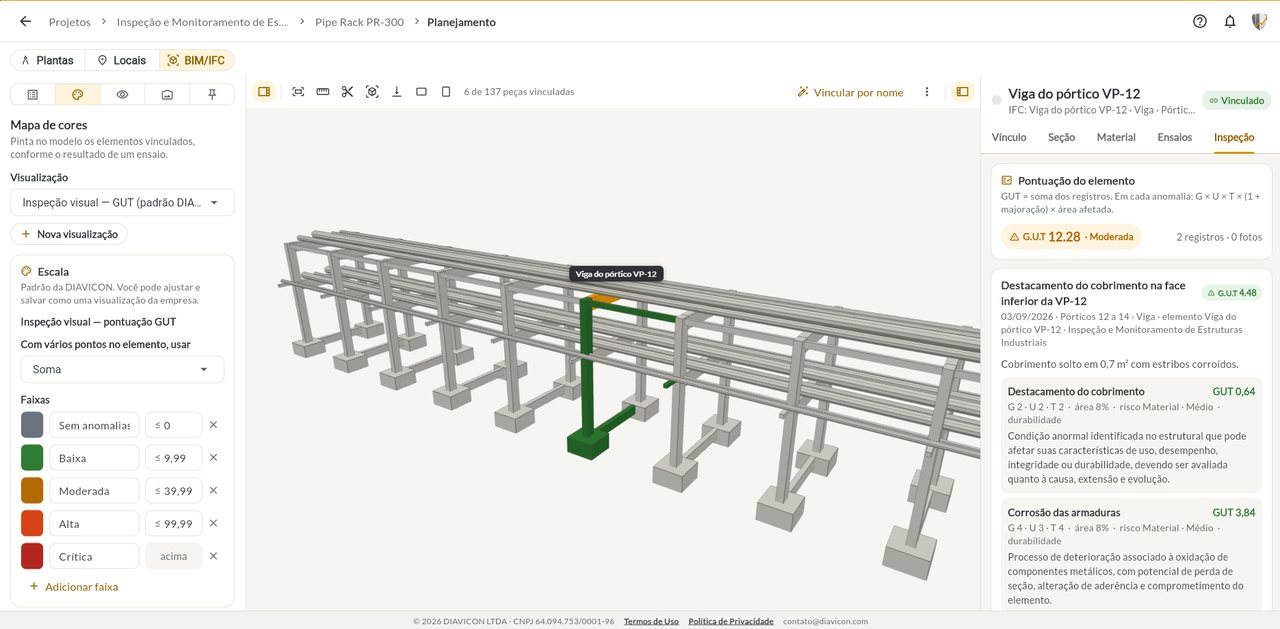

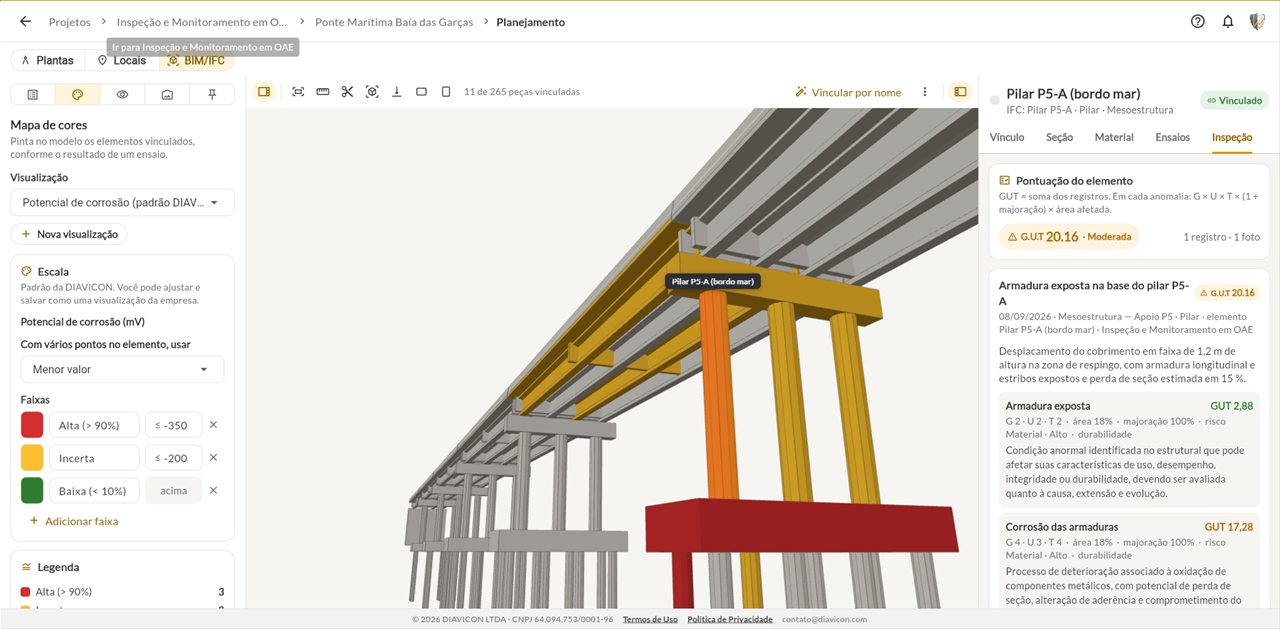

Os registros da inspeção visual aparecem na peça correspondente, com a pontuação GUT do elemento e a descrição de cada anomalia.
Seção e material
As dimensões e o cobrimento sugeridos pelo arquivo IFC preenchem o cadastro do elemento. Você confere e salva.
Pontes e indústria
O mesmo recurso serve para obras de arte especiais e para estruturas industriais, em concreto e em aço: o que muda é o modelo que você carrega.
Em campo
No aplicativo, o modelo 3D fica na aba BIM/IFC do planejamento da estrutura, ao lado das plantas e dos locais.
Recursos
O modelo BIM da estrutura e a malha da fotogrametria no mesmo ambiente.
Ligue cada peça do modelo ao elemento estrutural da DIAVICON, uma a uma ou por nome.
Ajuste faixas e cores e salve a visualização para usar em outras estruturas.
Corte o modelo em seção horizontal ou vertical, meça e enquadre a região de interesse.
A frente de carbonatação medida vira vida útil residual e probabilidade de despassivação por elemento.
Os mesmos resultados alimentam os dashboards e os relatórios da estrutura.
Monitoramento
O modelo mostra onde está cada resultado; o painel mostra como eles evoluem entre uma campanha e outra. Os dois usam os mesmos dados coletados em campo.
Conhecer o painel de monitoramento
Por tipo de estrutura
De onde vêm os dados
Esclerometria, ultrassom, extração de testemunhos, fissuras, provas de carga e líquido penetrante.
Ver páginaFrente de carbonatação, potencial de corrosão, resistividade elétrica e cloretos.
Ver páginaAderência em argamassa, aderência em cerâmica e tração em chumbador.
Ver páginaAnomalias com fotos, posição em planta e priorização pelo método GUT.
Ver páginaTeste grátis
O modelo 3D da estrutura (.IFC e .GLB, com fotogrametria) faz parte do plano Empresarial. Comece no plano Freemium para conhecer a coleta e as análises, e fale com a DIAVICON para ver o modelo 3D funcionando com uma estrutura sua.
Comparar todos os planos
Plano Freemium
Grátis
Demonstração
Em uma conversa de 30 minutos, mostramos o modelo 3D, os dashboards e os relatórios com IA, e tiramos as dúvidas sobre o plano Empresarial.
Dúvidas
Não achou sua dúvida?Escreva para contato@diavicon.com.
É a visualização do modelo tridimensional da estrutura dentro da plataforma. Cada peça do modelo é vinculada a um elemento estrutural e passa a mostrar os ensaios, as inspeções e a previsão de vida útil daquele elemento.
Arquivos .IFC, padrão aberto de modelos BIM, e .GLB, usado para modelos 3D e malhas de fotogrametria.
Você escolhe uma visualização, como potencial de corrosão ou pontuação GUT da inspeção visual, e cada elemento vinculado recebe a cor da faixa em que o seu resultado se encaixa. As faixas podem ser ajustadas e salvas pela empresa.
Para a frente de carbonatação, sim: com a idade da estrutura, a frente medida e o cobrimento, a plataforma estima a vida útil residual e a probabilidade de despassivação de cada elemento. A interpretação continua com o engenheiro responsável.
Para usar este recurso, sim: é preciso um arquivo .IFC ou .GLB da estrutura. Os demais recursos da DIAVICON, como plantas, ensaios, dashboards e relatórios, funcionam sem o modelo 3D.
No plano Empresarial, que inclui 20 usuários, 30 GB de armazenamento e o monitor de até 20 estruturas.
Sim. No aplicativo, ele fica na aba BIM/IFC do planejamento da estrutura, com o mapa de cores e o painel de cada componente.
Crie a conta grátis para conhecer a plataforma ou agende uma demonstração do plano Empresarial.
Testar grátis
