Ensaio de durabilidade
Ensaio de cloretos no concreto: até onde o agente agressivo chegou
Os íons cloreto são o agente de corrosão mais agressivo ao concreto armado: rompem a proteção do aço mesmo em concreto ainda alcalino. Os ensaios mostram a profundidade de penetração e o teor presente junto à armadura.
Plano Freemium: grátis, com 1 usuário e 250 MB de armazenamento.
- O que mede a penetração e o teor de cloretos
- Em campo aspersão de nitrato de prata
- Em laboratório teor por profundidade
- Compara com o limite de norma e o cobrimento
Por que os cloretos são um problema
Os cloretos chegam ao concreto pela névoa salina, pela água do mar, por sais de degelo, por águas e solos contaminados ou já incorporados aos materiais no momento da mistura.
Eles penetram pelos poros e, ao atingirem a armadura em concentração suficiente, rompem localmente a película passiva do aço. A corrosão resultante é do tipo localizado, por pites, e pode reduzir a seção da barra rapidamente.
Diferentemente da carbonatação, o ataque por cloretos ocorre mesmo com o concreto ainda alcalino. Por isso o ensaio com fenolftaleína não o detecta.
Quando fazer o ensaio
- Em estruturas de ambiente marinho, portuário ou industrial.
- Quando há corrosão por pites ou manchas de ferrugem sem carbonatação que as explique.
- Para estimar a vida útil residual e planejar a intervenção.
- Para verificar se os materiais empregados introduziram cloretos no concreto.
Como os ensaios são executados
Há duas abordagens, normalmente usadas em conjunto.
Aspersão de nitrato de prata, em campo
Sobre concreto recém-fraturado, borrifa-se uma solução de nitrato de prata. Na região com cloretos livres forma-se um precipitado esbranquiçado; na região sem cloretos, a superfície escurece para um tom marrom. A fronteira entre as duas indica a profundidade de penetração.
Coleta de amostras por profundidade
Com furadeira ou a partir de testemunhos, coleta-se pó de concreto em camadas sucessivas, registrando a profundidade de cada uma.
Determinação do teor em laboratório
O teor de cloretos de cada amostra é determinado por análise química, e expresso em relação à massa de cimento ou de concreto.
Traçado do perfil
Com os teores por profundidade, traça-se o perfil de cloretos e verifica-se o teor na profundidade da armadura.
Como interpretar o resultado
A pergunta central é se o teor de cloretos junto à armadura ultrapassa o teor crítico para a despassivação. A ABNT NBR 12655 estabelece teores máximos de cloretos no concreto, em porcentagem sobre a massa de cimento, conforme o tipo de estrutura e a exposição:
| Condição | Teor máximo (% sobre a massa de cimento) |
|---|---|
| Concreto protendido | 0,05 |
| Concreto armado exposto a cloretos | 0,15 |
| Concreto armado em condições não severas | 0,40 |
| Outros tipos de construção em concreto armado | 0,30 |
Confira os limites na edição vigente da norma antes de usá-los em um laudo. O teor crítico real depende do concreto, da umidade e do tipo de cimento.
Com perfis obtidos em idades diferentes, é possível estimar o coeficiente de difusão dos cloretos e projetar quando o teor crítico alcançará a armadura.
Normas e referências
- ABNT NBR 12655: teores máximos de cloretos no concreto.
- ABNT NBR 6118: classes de agressividade ambiental e cobrimentos.
- ASTM C1152 e ASTM C1218: cloretos solúveis em ácido e em água em concreto e argamassa.
Ganhe produtividade
Como a DIAVICON trata os ensaios de cloretos

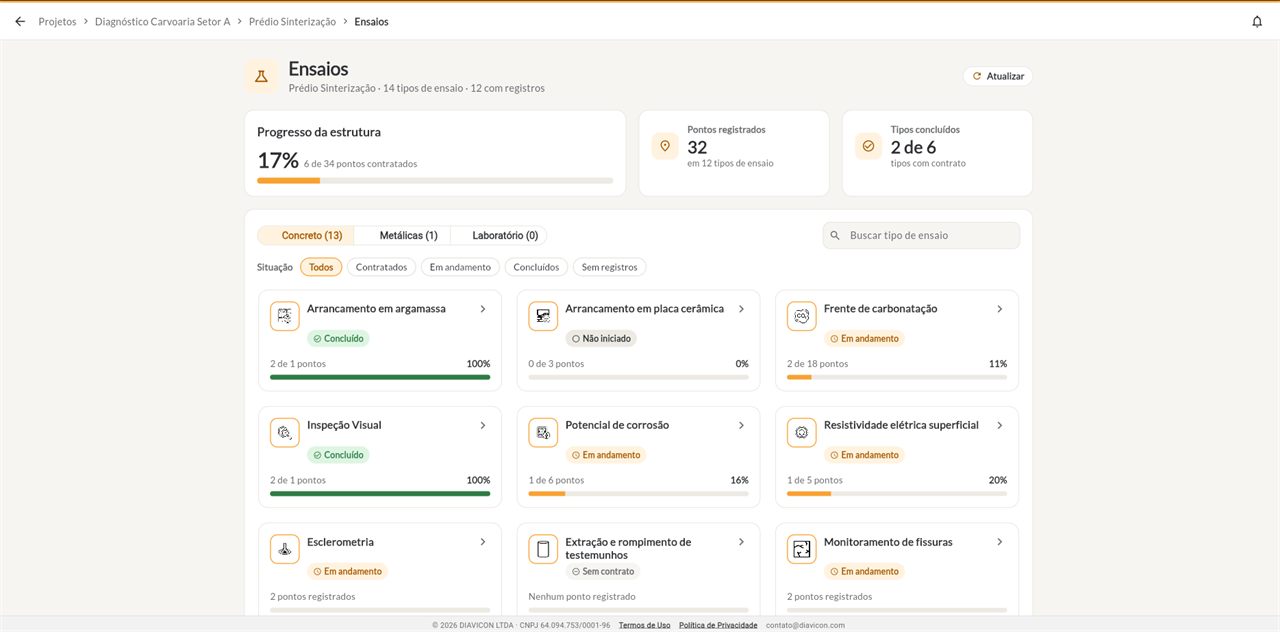

Os resultados ficam no mesmo histórico do elemento, ao lado dos demais ensaios de durabilidade.
Diagnóstico
Leia cloretos junto com corrosão e carbonatação
Como todos os ensaios ficam no mesmo elemento, é possível cruzar a presença de cloretos com o potencial de corrosão, a resistividade e a frente de carbonatação.
- Ensaios de durabilidade lado a lado

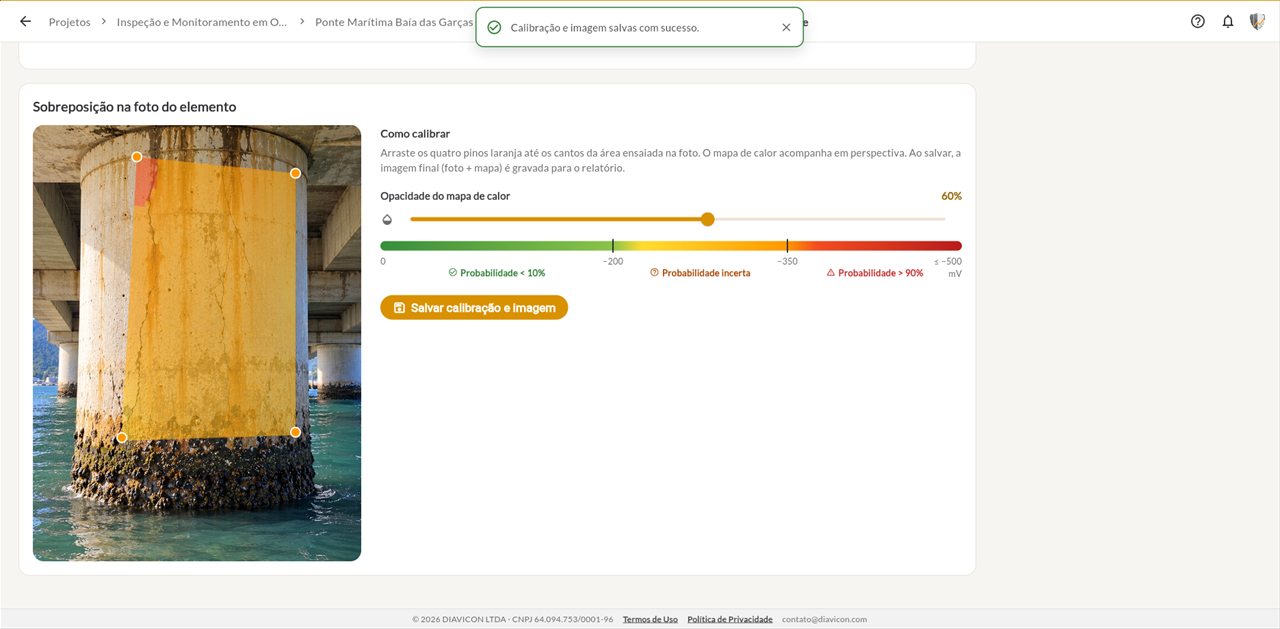

- Mapa de potenciais das regiões contaminadas
- Dashboards por estrutura nos planos Avançado e Empresarial
Ensaios relacionados
Leia junto com este ensaio
A durabilidade raramente se decide com um ensaio só.
Teste grátis
Comece no Plano Freemium e evolua quando precisar
Use a DIAVICON em um projeto real antes de decidir. Quando a operação crescer, os planos pagos acrescentam trabalho offline, mais usuários e armazenamento, relatórios, dashboards, IA e monitor de estruturas.
Comparar todos os planos
Plano Freemium
Grátis
- 1 usuário
- 250 MB de armazenamento
- Análises completas
- Uso somente online
Dúvidas
Perguntas frequentes sobre os ensaios de cloretos
Não achou sua dúvida?Escreva para contato@diavicon.com.
Como os cloretos causam a corrosão das armaduras?
Ao atingirem a armadura em concentração suficiente, os íons cloreto rompem localmente a película passiva que protege o aço. A corrosão que se segue é localizada, por pites, e ocorre mesmo com o concreto ainda alcalino.
Como é o ensaio com nitrato de prata?
Borrifa-se uma solução de nitrato de prata sobre concreto recém-fraturado. A região com cloretos livres forma um precipitado esbranquiçado, e a região sem cloretos escurece. A fronteira indica a profundidade de penetração.
Qual o teor máximo de cloretos permitido no concreto?
A ABNT NBR 12655 limita o teor de cloretos, em porcentagem sobre a massa de cimento, a 0,05 para concreto protendido, 0,15 para concreto armado exposto a cloretos, 0,40 em condições não severas e 0,30 nos demais casos. Consulte sempre a edição vigente.
A fenolftaleína detecta cloretos?
Não. A fenolftaleína indica o pH do concreto e serve para a carbonatação. Os cloretos atacam a armadura mesmo em concreto alcalino, por isso exigem ensaios próprios.
O que é o perfil de cloretos?
É a curva do teor de cloretos em função da profundidade, obtida com amostras coletadas em camadas. Ele mostra quanto de cloreto há na profundidade da armadura e permite estimar a evolução no tempo.
